جدید ضربه ای با قابلیت جدا شدن آسان

ویژگی های ساختاری

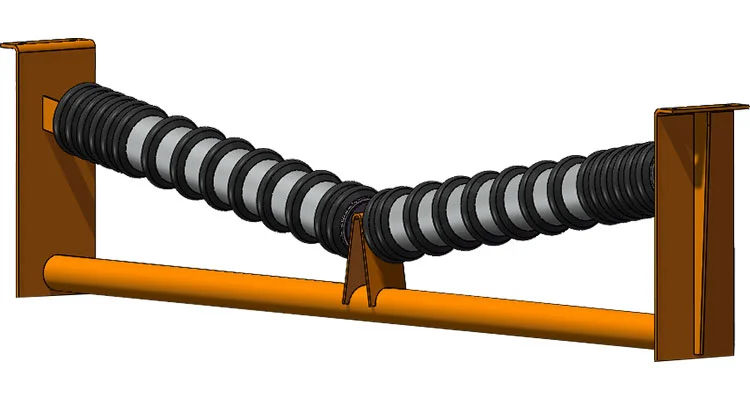

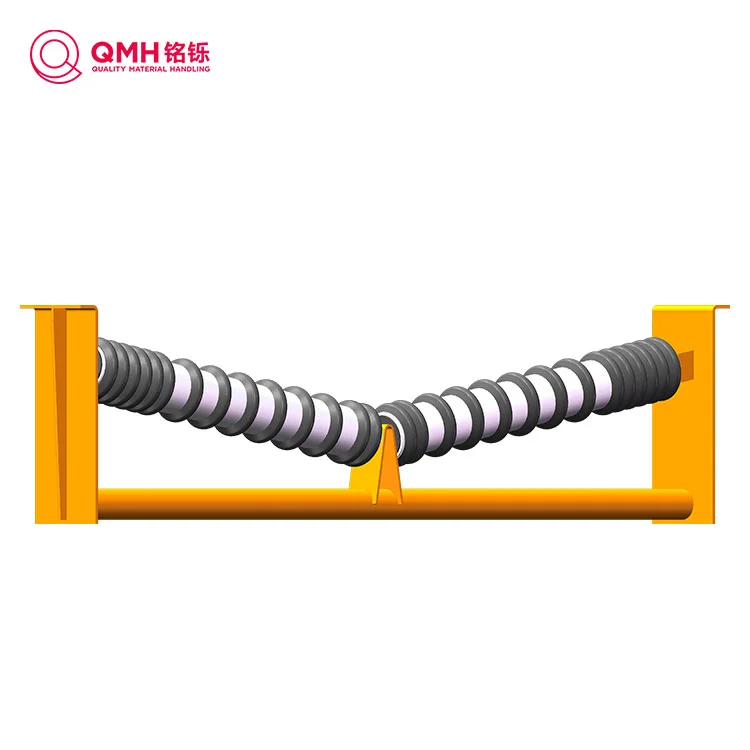

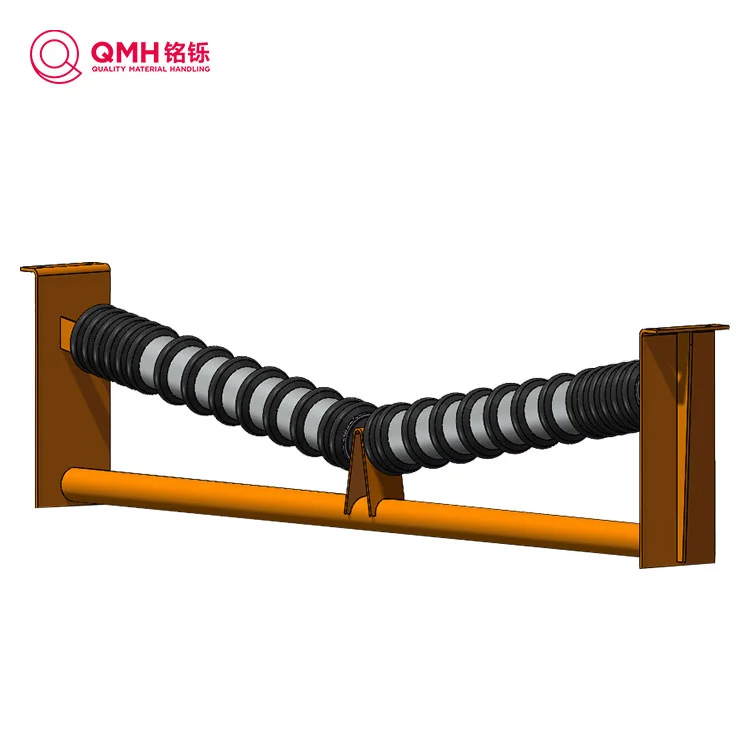

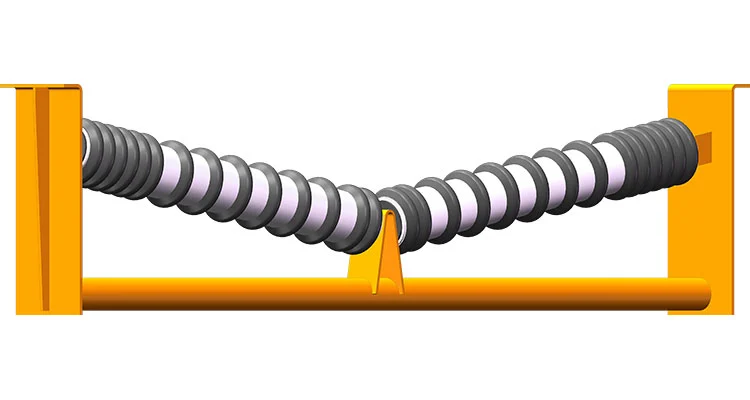

این شامل یک ساختار بافر پشتیبانی از نوع شیار است که از حداقل دو گروه از واحدهای هرزگرد جانبی تشکیل شده است. ژنراتیکس لبه بالایی سطح هرزگرد هر گروه از واحدهای بیکار جانبی یک ساختار شیبدار است که ضلع بیرونی بالاتر و ضلع داخلی پایین تر است. واحد idler جانبی شامل یک تکیه گاه جانبی بافر، یک تکیه گاه جانبی و یک تکیه گاه میانی است. انتهای idler idler سمت بافر با یک بلوک انتقال در انتهای پایینی ارائه شده است تا با شیار روی تکیه گاه میانی یک مسابقه مفصلی ایجاد کند. انتهای هرزگرد در انتهای بالا با یک صفحه انتقال ارائه شده است که می تواند به صورت جداشدنی در قسمت داخلی تکیه گاه جانبی ثابت شود.

روش تعویض سریع:ساختار منطبق صفحه انتقال و تکیه گاه جانبی را بردارید، و انتهای هرزگرد یک طرف از تکیه گاه جانبی بافر از تکیه گاه جانبی جدا می شود و می تواند در امتداد ضلع داخلی تکیه گاه جانبی به سمت پایین بچرخد، به طوری که ژنراتیکس لبه بالایی سطح idler به تدریج از سطح تسمه پایینی تسمه نقاله جدا شده و سپس بلوک را در انتهای آن جدا کنید و سپس یک بلوک جدا را ایجاد کنید. شیار برای تکمیل حذف بیکار سمت بافر، و عملیات نصب را می توان معکوس کرد. برای واحد هرزگرد میانی، با کنترل استخراج پد جداشدنی در انتهای پایین تکیه گاه میانی، هرزگرد میانی بافر و تکیه گاه میانی به طور کلی پایین می آیند، به طوری که سطح هرزگرد از سطح تسمه نقاله جدا می شود و تعویض سریع هرزگرد میانی بافر تکمیل می شود.

مزایا

این عیوب سیستم بیکار سنتی سفت و سخت را که جدا کردن آن دشوار و ناکارآمد است رها می کند و می تواند از تعویض راحت و سریع آنلاین، جداسازی و نگهداری اطمینان حاصل کند، بار کار پرسنل تعمیر و نگهداری را کاهش دهد و راندمان تعمیر و نگهداری و جایگزینی را به طور قابل توجهی بهبود بخشد.

در زیر برخی از پارامترهای فنی با جزئیات متداول از بافرهای بیکار جدید با قابلیت حذف آسان آمده است:

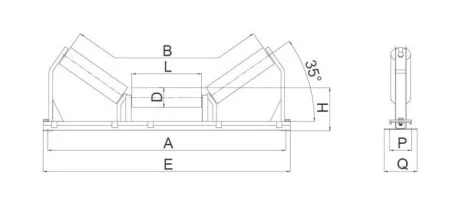

پارامترهای اندازه

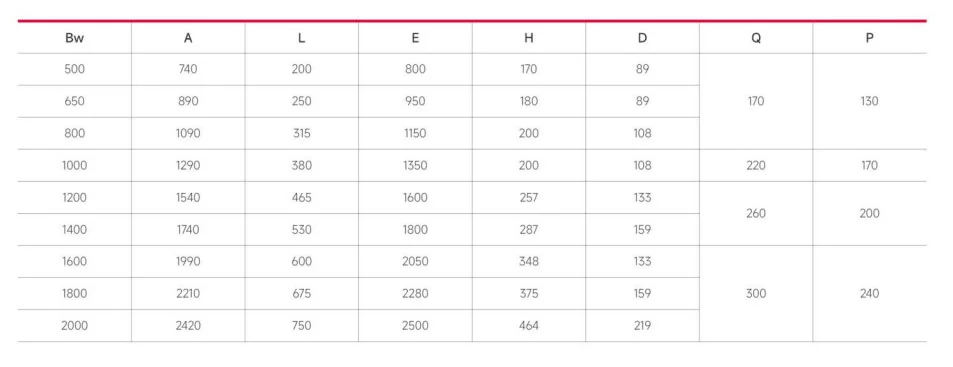

قطر:طبق استانداردهای صنعت نوار نقاله ملی چین، انواع استاندارد معمول قطرهای بافر بیکار برای نوار نقاله با پهنای باند 500mm-1400mm، φ89mm، φ108mm، φ133mm و φ159mm می باشد. با ظهور نوار نقاله های پهنای باند، قطر idlers بافر نیز تمایل به افزایش یافته است. به عنوان مثال، در نوار نقاله در برخی معادن یا پورت های بزرگ، ممکن است از بافرهای بافر با قطر بزرگتر مانند φ219 میلی متر استفاده شود.

طول:طول idler بافر برای نوار نقاله با پهنای باند مختلف نیز متفاوت است. موارد متداول عبارتند از: نوار نقاله با پهنای باند 500 میلی متر، طول idlers بافر حدود 190 میلی متر است. نوار نقاله با پهنای باند 650 میلی متر، طول حدود 240 میلی متر است. نوار نقاله با پهنای باند 800 میلی متر، طول حدود 305 میلی متر است. نوار نقاله با پهنای باند 1000 میلی متر، طول حدود 375 میلی متر است. نوار نقاله با پهنای باند 1200 میلی متر، طول حدود 455 میلی متر است. نوار نقاله با پهنای باند 1400 میلی متر، طول حدود 525 میلی متر است.

پارامترهای عملکرد

ضریب درگ:معمولاً بیش از 0. 022 لازم نیست، بافرهای بیکار بافر جدید و با قابلیت حذف آسان به راحتی حذف می شوند. ضریب نیرو می تواند ≤0 باشد. 018 که می تواند به طور موثر مصرف انرژی نوار نقاله را کاهش دهد.

خروج شعاعی:خروجی شعاعی معمولاً ≤0 مشخص می شود. 7 میلی متر، و محصولات با کیفیت بهتر را می توان در ≤0 کنترل کرد. 5 میلی متر برای اطمینان از عملکرد صاف idler و کاهش سایش تسمه نقاله.

مقاومت چرخشی:مقاومت چرخشی معمولاً باید ≤1N باشد و محصولات بهتر می توانند به ≤1 برسند. 9N. مقاومت چرخشی کوچکتر به بهبود راندمان عملیاتی نوار نقاله کمک می کند.

بار محوری:ظرفیت بار محوری باید ≥20000 نیوتن باشد تا اطمینان حاصل شود که بیکار در اثر ضربه مواد و کشش تسمه نقاله به صورت محوری جابجا نمی شود یا آسیب نمی بیند.

جابجایی محوری:جابجایی محوری باید بین 0. 5-0 کنترل شود. 7 میلی متر، و محصولات با کیفیت بالا می توانند ≤0 باشند. 25-0. 3 میلی متر برای جلوگیری از حرکت بیکار در حین کار و تأثیر بر عملکرد عادی تسمه نقاله.

1. پارامترهای سازگاری مواد و محیط

مواد بیکار:بیشتر از مواد پلیمری استفاده می شود که وزن سبکی دارند و وزن مخصوص آنها حدود یک هفتم فولاد است. وزن هرزگرد تقریباً نصف وزن هرزگردهای معمولی است، با اینرسی چرخشی کوچک و اصطکاک کم با تسمه. در عین حال، مقاومت در برابر سایش، عملکرد خود روانکاری، عملکرد ضد الکتریسیته ساکن، مقاومت در برابر خوردگی و عملکرد بازدارنده شعله و غیره دارد و می تواند با محیط کار سخت معدن، زغال سنگ، سیمان، برق، متالورژی، مصالح ساختمانی، صنایع شیمیایی و سایر صنایع سازگار شود.

بلبرینگ:به طور کلی، یاتاقان‌های دوبل مهر و موم شده با شیار عمیق با فاصله زیاد انتخاب می‌شوند که می‌تواند باعث می‌شود که بیکار تعادل استاتیک و تعادل دینامیکی ایده‌آل داشته باشد. محدوده دمای عملیاتی آن گسترده است، معمولا -40℃-90℃.

2. پارامترهای عملکرد آب بندی

روش آب بندی:اکثر آنها ساختار مهر و موم لابیرنتی را اتخاذ می کنند که می تواند به طور موثری از تأثیر ناخالصی ها، آب و هوا بر روی دستگاه جلوگیری کند. خوردگی داخل هرزگرد باعث افزایش طول عمر بلبرینگ می شود.

3. پارامترهای مربوط به تابع تغییر سریع

فاصله جداسازی دستگاه هرزگرد جانبی:برای واحد هرزگرد جانبی با عملکرد تغییر سریع، پس از جدا شدن ساختار منطبق صفحه انتقال و تکیه گاه جانبی، انتهای هرزگرد در یک طرف از تکیه گاه جانبی بافر از تکیه گاه جانبی جدا می شود و می تواند در امتداد ضلع داخلی تکیه گاه جانبی به سمت پایین حرکت کند، به طوری که ژنراتیکس لبه بالایی سطح هرزگرد به تدریج از سطح پایینی جدا شود. فاصله عملیاتی معمولاً برای تسهیل عملیات بلند کردن و جداسازی شیار بلوک انتقال مورد نیاز است.

ارتفاع جداسازی دستگاه هرزگرد میانی:در واحد هرزگرد میانی، با کنترل برداشتن پد قابل جابجایی در انتهای پایین تکیه گاه میانی، هرزگرد میانی بافر و تکیه گاه میانی به طور کلی پایین می آیند، به طوری که سطح هرزگرد از سطح تسمه نقاله جدا می شود. معمولاً ارتفاع پایین‌تر مورد نیاز می‌تواند تضمین کند که بافر قدیمی بافر می‌تواند کاملاً از شیار تعبیه‌شده روی تکیه‌گاه میانی از پایین به بالا جدا شود تا تعویض سریع تکمیل شود.
